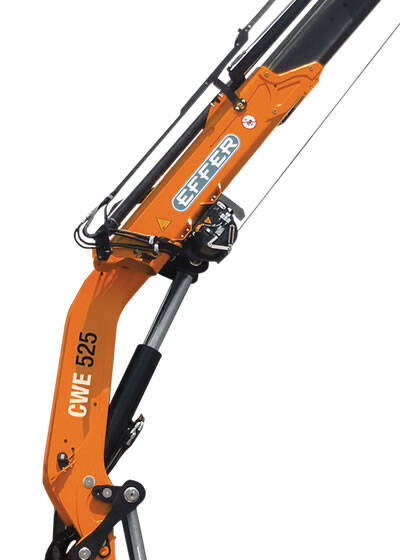

Grande Grue Compact

CWE 525

Dimensions ( h × w × l ) 2,61 × 1,85 × 5,07 m


Poids 13200 kg


Capacité de levage 14515 kg


Portée Maxi avec Jib (6S+Jib 6S HD version) 29,40 m


Hauteur Maxi sous Crochet avec Jib (6S+Jib 6S version) 32,50 m


Hauteur Maxi sous crochet (souterrain)    -83,5 m


BROCHURE CWE 525

CWE 525

HAUTES PERFORMANCES POUR DES ESPACES RESTREINTS

Un projet exclusif de l’équipe de recherche BG LIFT, réalisé avec les meilleurs matériaux et technologies de pointe.
La meilleure combinaison de puissance et de performance associée à une compacité jusque-là inimaginable. Les dimensions compactes, combinées à la maniabilité avec les précision millimétriques, permettent de travailler dans des espaces extrêmement étroits, normalement inaccessible aux grues de la même catégorie.


Caractéristiques techniques M 400




Capacité Maxi



14515 Kg / 3,01 m


Portée Maxi

16,85 m


Portée Maxi avec Jib (en option)

29,40 m




Hauteur Maxi sous crochet



20 m




Hauteur Maxi sous Crochet avec Jib (en option)



32,5 m




Rotation-Vitesse



Continue / 1,5 rpm




Treuil (en option)

Capacité sur 1 brin de câble 1900 Kg
Longueur de Câble 90 m
Vitesse avec 1 Brin de câble 50 m / min.


Radiocommande

Steady Can-Bus + Écran couleur


Limiteur de Charge (CEC)

Électronique


Stabilisation

Toutes positions contrôlé par Cpu




Poids des éléments

Grue standard (6S Version): 13200 Kg
Jib (6S): 1000 Kg
Motorisation électrique: 15Kw/400 V / 200 Kg
Treuil: 250 Kg
Contre-poids: 3800 Kg
Chenille en caouchouc: 135Kg






Traction sur Chenilles

Transmission: Moto-réducteur Epicyloidal
Débit Pompe: 160 l
Pression: 225 Bar
Vitesse: 1,2 - 2,2 K/h
Pente Maxi: 25°
Pression Maxi au sol: 1,05 Kg/cm²
Largeur chenille: 350 mm
Charge max. stabilisateur: 18000 daN




Moteur essence

Marque: Yanmar
Type: 4TNV98CT-N STAGE 5
Puissance Maxi: 55 Kw / 74,8 Hp
Couple maxi: 350 Nm
Capacité Réservoir: 75 l


Moteur électrique

Tables de chargement




Dimensions


Techno-applications

Stabilisation de la pente


Les stabilisateurs des grues CWE 525, avec le système de traverse croisées donnent au châssis de la grue une résistance incomparable à la torsion en maintenant les dimensions compactes lors du transport. Les vérins de stabilisation, robustes à débattement important, facilitent à maintenir la grue sur un terrain très irrégulier.

Gestion de la charge


Une large utilisation d’aciers spéciaux à haute limite d’élasticité comme le STRENX 1300 permet de conserver un maximum de capacité de charge en particulier dans les portées les plus extrêmes sur la pointe du JIB.

Transport


Les larges angles de fixation permettent de charger la machine sur des camions meme avec avec des rampes courtes en facilitant la manœuvre et en optimisant les temps de chargement.


Performance à courte portée


Les grues CWE 525 sont construites avec des centres de gravité très bas, reliés entre eux avec une géométrie de poutres croisées qui permettent de développer la pleine puissance et soulever des charges lourdes et encombrantes (Machines-outils et plus) dans des espaces et hauteurs contenues.

Stabilité avec limitation de charge (Progress)


Le système de contrôle intégré permet à la grue des possibilités infinies de stabilisation en ajustant automatiquement le limiteur de charge à la situation déterminée par la position de chaque stabilisateur et permettant à l’opérateur de travailler en toute sécurité dans des configurations jusque là impossibles.

Angle positif pour accès difficiles (JOL)


Le deuxième bras télescopique articulé et le JIB hydraulique télescopique ont un fonctionnement angulaire respectivement de 15° et 20° au-dessus de l’alignement horizontal du bras. Cette solution permet l’emploi à l’intérieur de bâtiments avec la possibilité de surmonter des obstacles tels que des poutres, des mezzanines et des portails.

Technologies installées

Toutes les fonction sous controle
La radiocommande proportionnelle multifonctions avec écran pour le contrôle intégré, permet également d’afficher tous les paramètres de la machine en temps réel.


Sans limites de rotation
Le contre poids mobile monté sur le chassis permet une rotation continue de la grue.


Toujours prêt à l’emploi
Chassis en “X” qui permet de travailler avec les stabilisateurs dans le gabarit.


Facile à conduire
Peut se stabiliser et travailler sur des terrains escarpés.


Chargement et transport
Compact et avec un grand angle d’attaque, cela permet de charger la grue en utilisant de courtes rampes.


Jib au delà de la ligne horizontale
JIB à +15° pour surmonter les obstables.


Branchement Electrique toujours possible.
Moteur électrique triphasé 15Kw / 400 V avec système Inverter.

Equipement standard

  • Radiocommande avec affichage pour chaque fonction du chassis, stabilisateurs et grue
  • Rotation continue
  • Bielle sur chaque articulation de la grue
  • Échangeur de chaleur à vitesse variable
  • Prédisposition du treuil
  • Prédisposition du JIB
  • Prédisposition pour la nacelle
  • Système de contrôle à variation continue des stabilisateurs
  • Contre poids amovibles
  • 2 vitesses de déplacement
  • Accélérateur du régime du moteur
  • N°4 points de grutages
  • N°4 plaques amovibles pour stabilisateurs
  • Limiteur de charge électronique
  • Auto-diagnostic
  • Grue jaune RAL 1007
  • Chassis couleur RAL 9005
  • Norme de référence EN 12999.

Équipement en option

  • Radiocommande Scanreco Can Bus + Ecran
  • JIB hydraulique à 200°
  • Connexion hydraulique rapide
  • Lignes hydrauliques pour accessoires
  • Extensions manuelles
  • Crochets bas
  • Attaches basses pour palonnier à ventouse
  • Nacelles pour 2 personnes CE
  • Treuil à mouflage 4 brins
  • Palonnier à ventouse
  • Phare de travail à LED sur le bras
  • Phare de travail à LED sur le chassis
  • Treuil de remorquage
  • Groupe électrogène
  • Grand coffre de rangement amovible
  • Patin amovible
  • Moteur électrique triphasé 15Kw / 400V avec système Inverter
  • Plaques surdimensionnées pour stabilisateurs
  • Bande de LED pour les stabilisateurs
  • Chenille en caoutchouc
  • Chenille en caoutchouc vulcanisé non marquant
  • Huile biodégradable
  • RACE
  • DLC
  • SENSE
